Схема электрооборудования ВАЗ 21093,21099

Схема электрооборудования автомобиля ВАЗ-21093, ВАЗ-21099

Схема электрооборудования ваз 21093

Увеличить

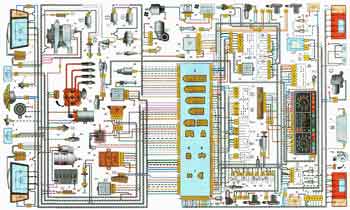

Электрическая схема ваз 21093 и ваз 21099 с «высокой» панелью приборов,

исполнения «люкс»:


1 - блок фара; 2 - электродвигатели очистителей фар ваз 21099;

3 - противотуманные фары; 4 - выключатель подкапотной лампы;

5 - звуковой сигнал; 6 - электродвигатель вентилятора системы охлаждения двигателя;

7 - датчик включения электродвигателя вентилятора;

8 - датчик износа колодок передних тормозов; 9 - генератор ваз 21099;

10 - электромагнитный клапан включения омыва фар ваз 21099;

11 - электромагнитный клапан включения омыва заднего стекла;

12 -электромагнитный клапан включения омыва ветрового стекла ваз 21099;

13 - электродвигатель омывателя стекол;

14 - датчик контрольной лампы давления масла; 15 - датчик уровня масла;

16 - датчик уровня омывающей жидкости; 17 - датчик расхода топлива ваз 21099;

18 - электромагнитный клапан карбюратора ваз 21099;

19 - концевой выключатель карбюратора; 20 - реле включения стартера ваз 21099;

21 - свечи зажигания ваз 21099; 22 - датчик-распределитель зажигания;

23 - датчик скорости автомобиля;

24 - блок управления электромагнитным клапаном карбюратора ваз 21099;

25 - колодка диагностики; 26 - катушка зажигания ваз 21099;

27 - выключатель света заднего хода;

28 - датчик указателя температуры охлаждающей жидкости;

29 - стартер ваз 21099; 30 - датчик верхней мертвой точки 1-го цилиндра;

31 - коммутатор ваз 21099; 32 - аккумуляторная батарея;

33 - датчик уровня охлаждающей жидкости;

34 - реле включения противотуманных фар;

35 - датчик уровня тормозной жидкости; 36 - монтажный блок ваз 21099;

37 - штепсельная розетка для переносной лампы;

38 - блок управления блокировкой замков дверей; 39 - подкапотная лампа;

40 - электродвигатель очистителя ветрового стекла;

41 - лампа освещения вещевого ящика; 42 -электродвигатель вентилятора отопителя;

43 - дополнительный резистор электродвигателя отопителя;

44 - переключатель вентилятора отопителя; 45 - лампа подсветки рычагов отопителя;

46 - моторедукторы электростеклоподъемников передних дверей;

47 - моторедукторы блокировки замков передних дверей;

48 - моторедукторы блокировки замков задних дверей;

49 - выключатель зажигания ваз 21099;

50 - переключатель электростеклоподъемника правой двери;

51 - переключатель электростеклоподъемника левой двери; 52 - реле зажигания;

53 - подрулевой переключатель; 54 - маршрутный компьютер ваз 21099;

55 - прикуриватель; 56 - регулятор освещения приборов ваз 21099;

57 - выключатель контрольной лампы стояночного тормоза;

58 - выключатель стоп-сигнала;

59 - контрольная лампа включения обогрева заднего стекла;

60 - выключатель обогрева заднего стекла; 61 - выключатель противотуманных фар;

62 - контрольная лампа включения противотуманных фар;

63 - контрольная лампа включения заднего противотуманного света;

64 - выключатель заднего противотуманного света; 65 -боковые указатели поворота;

66 - выключатели плафона на стойках дверей (на ваз-21093 и ваз-21099);

67 - предохранитель цепи противотуманного света;

68 - выключатель наружного освещения; 69 - панель приборов ваз 21099;

70 - выключатель контрольной лампы воздушной заслонки карбюратора;

71 - выключатель аварийной сигнализации; 72 - плафон;

73 - разъем для подключения к плафону индивидуального освещения;

74 - задние фонари; 75 - фонари освещения номерного знака;

76 -электродвигатель очистителя заднего стекла; 77 - элемент обогрева заднего стекла;

78 - датчик указателя уровня и резерва топлива
